翅片管供熱系統的傳熱計算
翅片管供熱系統經常被直接用于車間，溫室等大型空間的供暖,供暖的熱源往往是專用鍋爐的熱水，或集中供熱系統的熱水。本節討論在自然對流條件下翅片管供暖系統的傳熱特性和設計計算方法。
55.1翅片管的結構和傳熱特點
(1) 供暖用翅片管一般是水平放置的環形翅片管，如圖5.5. 1所示。
(2) 基管和翅片管一般釆用焊接結構，材料都是碳鋼，也有的采用鋼/鋁復合軋制翅片管。
(3) 翅片管外是空氣的自然對流換熱，空氣溫度一般在20 ~ 10 丁之間，按供暖要求確定。
(4) 管內供暖介質一般是循環水，進口溫度可設定為90宅，而出口溫度可設定為 50幻。

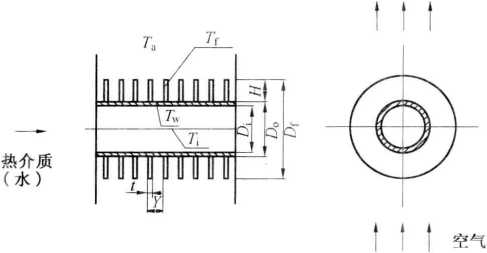

圖5.5. 1供暖用翅片管

圖5.5.1中分別為基管的外徑和內徑為翅片高度,0為翅片外徑，y為翅片節距盤為翅片厚度為管內熱介質的溫度，7；為翅片表面的平均溫度，幾為基管外壁溫度，7為空氣溫度。以自然對流的方式，空氣由翅片管的下部流入，從上部流出。
